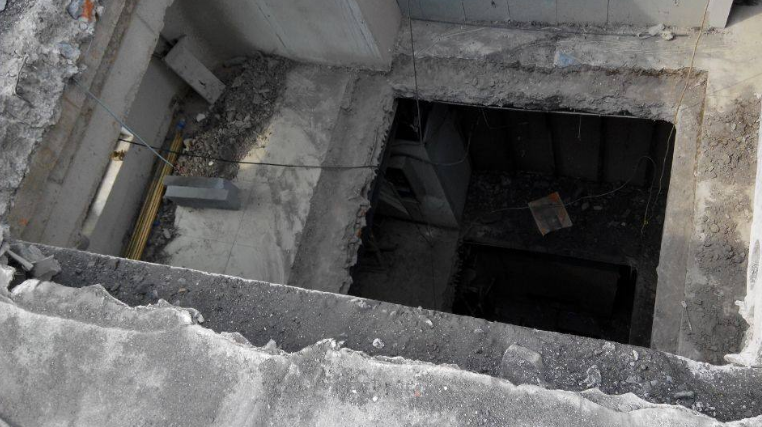

在現(xiàn)實的生產(chǎn)與生活中，經(jīng)常會涉及到房屋結(jié)構(gòu)改造，這樣就避免不了會在樓板上進行開洞。開洞樓板的剛度與強度較不開洞時會有不同程度的削弱，一般來說，剛度的削弱更為明顯，在洞口短邊或轉(zhuǎn)角處會出現(xiàn)較大的應力集中。
開洞后板面筋的減少，導致承載力降低，因此應對開洞后的樓板進行內(nèi)力分析和承載力驗算之后，再結(jié)合樓板性質(zhì)、開洞大小及形狀等差異，分別采用合適的加固處理方法。接下來施邦為大家介紹粘鋼或碳纖維布這兩種常用的加固措施供大家參考。
一、樓板粘鋼加固方法

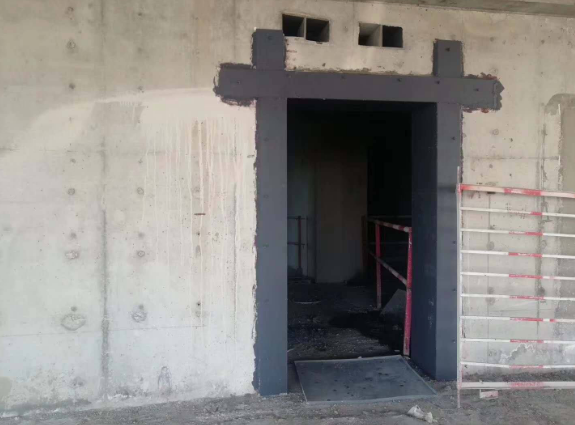

粘結(jié)鋼筋，又稱粘結(jié)鋼板加固，是將鋼板與高性能環(huán)氧粘接劑粘接在混凝土構(gòu)件表面，使鋼板與混凝土形成統(tǒng)一的整體，鋼板具有良好的抗拉強度，以實現(xiàn)加固件承載能力和剛性的目的。

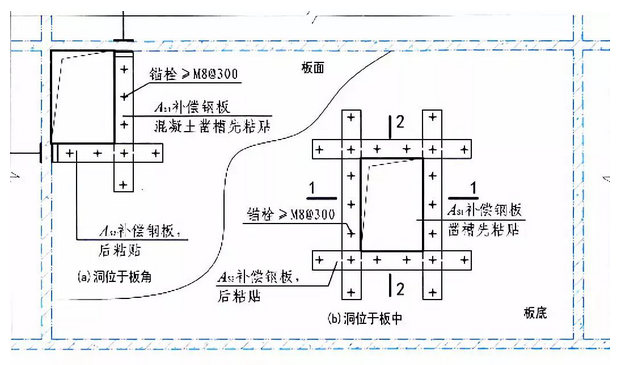

現(xiàn)澆連續(xù)板開洞，當開洞位置位于板的負彎矩區(qū)時，采用粘鋼作為補償加固時，應雙面加固。對于粘貼鋼板加固法，受力較大方向宜粘貼在最外層(其含義就是最后粘貼)，受力較小方向鋼板鋼板粘貼于里層(最先進行粘貼)。此時，先粘鋼板應于混凝土貼面處開槽，開槽厚度≥鋼板厚度+3mm，以保證先粘鋼板面與樓板地面齊平。亦可雙向齊平粘貼，但需將受力較小方向鋼板切成三段，現(xiàn)場焊接，局部后灌膠粘劑。
相關(guān)要求
a、鋼板選用規(guī)格宜采用寬為100mm～200mm，厚度為3mm～5mm。
b、開洞較小，構(gòu)造加固才可采用此加固方法。
c、補償鋼板面積不得小于截斷鋼筋的等效截面面積的1.2倍。
d、環(huán)境溫度不超過5~60℃，相對濕度不超過70%，非化學腐蝕條件有限。
二、樓板加強碳纖維布的方法

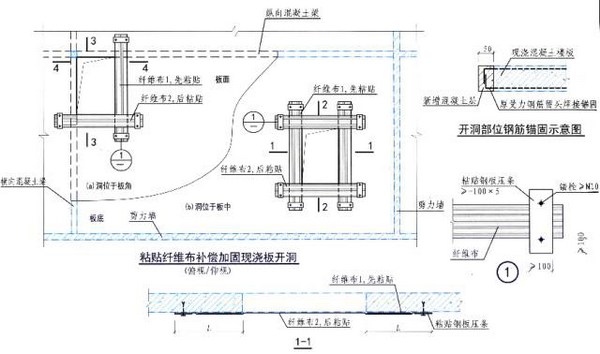

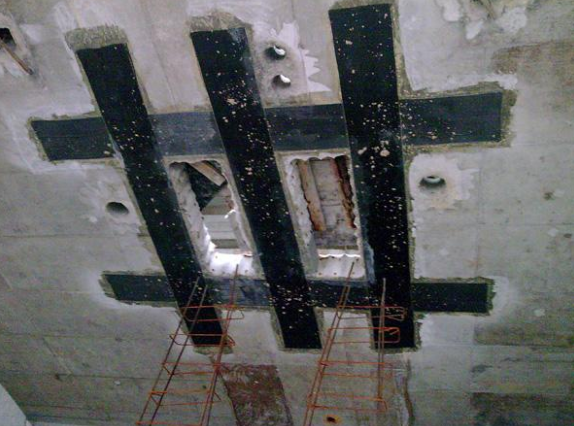

碳纖維布增強原理是采用高性能碳纖維支撐樹脂浸漬膠粘附在混凝土構(gòu)件表面，碳纖維材料的良好抗拉強度用于提高構(gòu)件的承載力和強度。現(xiàn)澆連續(xù)板開洞，當開洞位置位于板的負彎矩區(qū)時，采用粘接碳布加固時，也應進行雙面加固，縱橫纖維布粘貼先后順序可不受限制。
與傳統(tǒng)的混凝土截面或粘結(jié)鋼筋混凝土相比，碳纖維布作為增強材料，節(jié)省空間，結(jié)構(gòu)簡單。它不需要現(xiàn)場固定設施，施工質(zhì)量易于保證。它基本上不會增加結(jié)構(gòu)尺寸和重量，并且耐腐蝕、耐用性等特點。此外，使用這種方法可以大大提高建筑物的使用壽命并降低加固成本。
相關(guān)要求：
a、碳布選用規(guī)格采用寬為200mm～300mm，質(zhì)量為200g～300g。
b、開洞較小，構(gòu)造加固才可采用此加固方法。
c、補償碳布最大拉力值不得小于截斷鋼筋的等效拉力值的1.2倍。
d、碳布與鋼板接觸時應涂膠粘劑一層，不可直接接觸。
樓板打洞無論大小，都會對結(jié)構(gòu)整體性造成一定的影響，以及對樓板承載力造成一定的損害。采用這兩種方法需注意板的負彎矩區(qū)開洞時應在板的上部與下部以雙面加固的形式加固，同時要保證端部的錨固措施。除了以上兩種方法還有增設型鋼梁、增設混凝土邊梁的方法供大家選擇，但是最終使用哪種方法還需要根據(jù)現(xiàn)實情況而定。建筑結(jié)構(gòu)受力復雜，且事關(guān)生命安全，僥幸心理切不可取。而對于建筑加固施工來說，質(zhì)量和安全是同樣重要的。要想保證工程的質(zhì)量，就要選擇適當?shù)募庸碳夹g(shù)與優(yōu)質(zhì)安全的加固材料，施邦致力于建筑加固材料研發(fā)、生產(chǎn)，嚴把產(chǎn)品質(zhì)量關(guān)，為您的建筑結(jié)構(gòu)保駕護航。
