裂縫，困擾大多數(shù)人的一個(gè)建筑上的問題,很多業(yè)主發(fā)現(xiàn)自家房子墻、 梁、樓板等上面出現(xiàn)裂縫，他們都很擔(dān)心裂縫是否會(huì)對(duì)建筑造成影響。其實(shí)裂縫分為有害和無害，有一些裂縫是不用怎么處理的，但是有一些裂縫就需要做相應(yīng)的加固處理方可解決問題。

　　裂縫根據(jù)成因，大致可劃分為以下五類

　　1、收縮裂縫：由于材料干濕變化引起，一般在墻面上呈網(wǎng)狀，兩種不同材料可能形成于其界面上。

　　2、溫度裂縫：由熱脹冷縮變形引起，一般在房屋頂層(平屋面)沿圈梁的水平裂縫，沿窗角的豎裂，沿窗角或內(nèi)縱墻的對(duì)角斜裂(房屋兩端多，中間基本沒有);也有沿附墻煙囪的界面上。

　　3、沉降裂縫：由地基基礎(chǔ)不均勻沉降引起的墻體正八字形、倒八字形斜裂;由灰縫灰漿粉化壓縮引起的上部水平裂;由支座沉降引起的鋼筋混凝土梁的豎向開裂等等。

　　4、變形裂縫：由變形引起的墻面交叉裂，縱橫墻連接豎向裂縫;傾斜引起的斷裂等等。

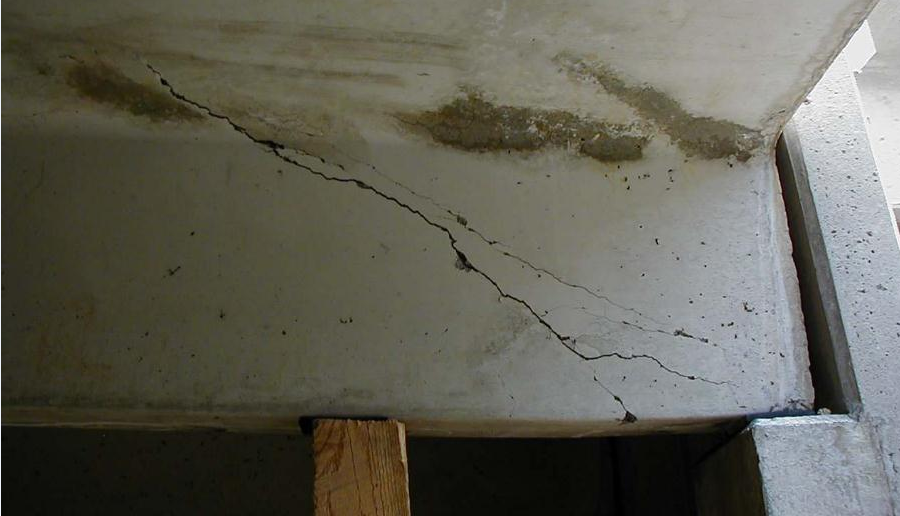

　　5、結(jié)構(gòu)裂縫：由于荷載作用引起也叫荷載裂縫，如大梁下墻柱的多條豎向裂縫;梁板受力主筋處的橫向水平裂縫、斜裂、跨中的環(huán)繞貫通裂;支座邊的剪切斜裂;受拉桿件的橫裂等等。

　　建筑裂縫修加固補(bǔ)方法

　　1 表面封閉法：對(duì)混凝土表層微細(xì)獨(dú)立裂縫(ω≤0.2mm) 和網(wǎng)狀裂縫，可采用低黏度且具有良好滲透性的修補(bǔ)膠液封閉裂縫通道。

　　2 壓力注漿法：用于大型結(jié)構(gòu)貫穿性裂縫、大體積混凝土的蜂窩狀嚴(yán)重缺陷和深而蜿蜒的裂縫。

　　3 注射法：以一定的壓力將低黏度、高強(qiáng)度的裂縫修補(bǔ)膠液。注入裂縫腔內(nèi)。實(shí)用與0.1≤ω≤1.5mm靜止的獨(dú)立裂縫、貫穿性裂縫以及蜂窩狀局部缺陷的補(bǔ)強(qiáng)和封閉。

　　4 填充密封法：在構(gòu)件表面沿裂縫走向騎縫鑿出槽深不少于20mm和槽寬不小于15mm的V形溝槽，然后用改性環(huán)氧樹脂砂漿或彈性填縫材料填充。用于處理ω≥0.5mm的活性裂縫和靜止裂縫。
